Une valve anti-retour, appelée également clapet anti-retour, est un dispositif essentiel qui laisse circuler un fluide dans un seul sens et bloque son retour. Son rôle principal est d’empêcher toute inversion de flux, ce qui protège l’installation et limite les risques de contamination ou d’endommagement des équipements. Ce type de valve se retrouve couramment dans les installations domestiques, industrielles et même dans les réseaux d’alimentation en eau potable.
Quel est le principe de fonctionnement d’une valve anti-retour ?

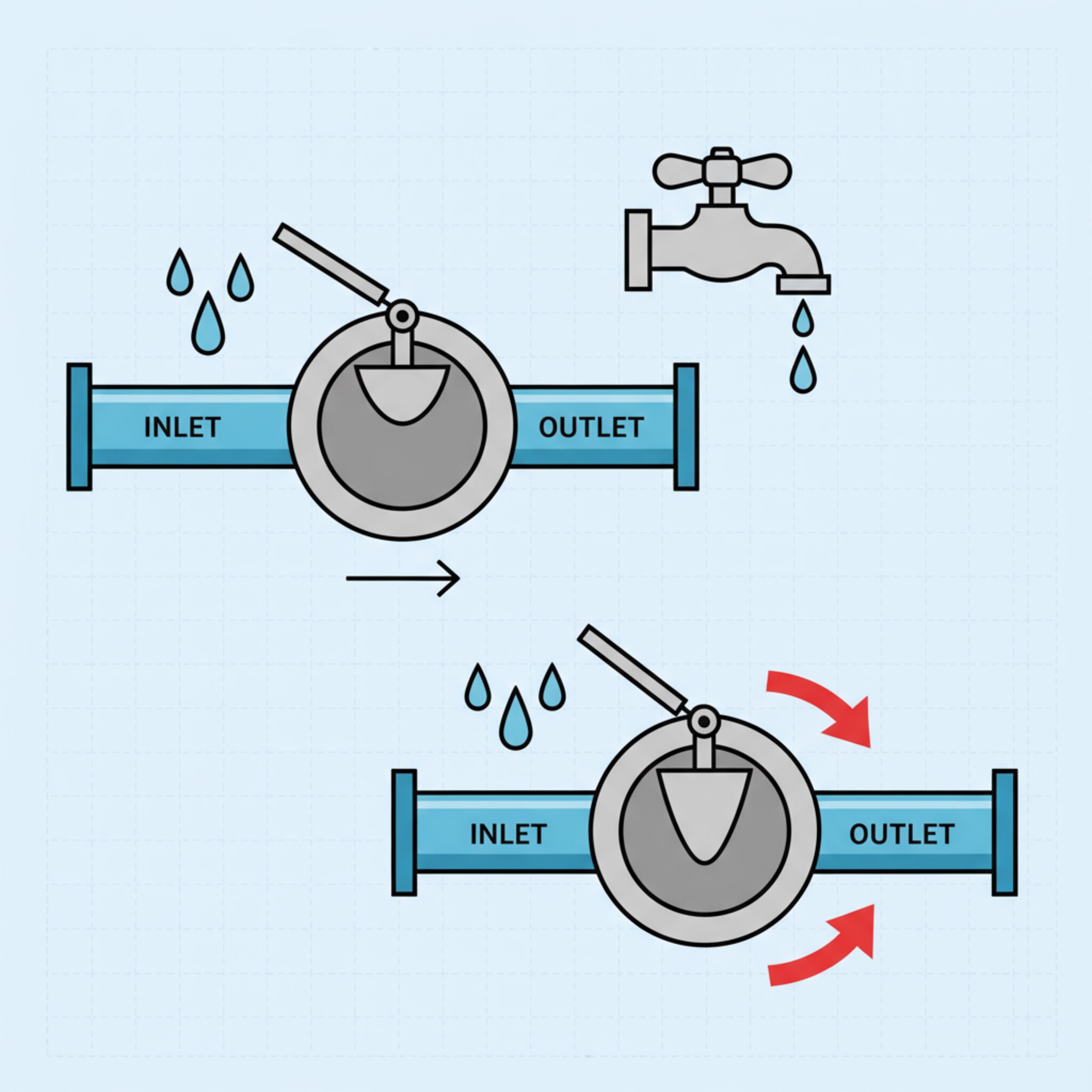

Le principe de fonctionnement d’une valve anti-retour repose sur une pièce mobile à l’intérieur du clapet. Celle-ci s’ouvre sous l’effet de la pression dans le sens voulu et se ferme automatiquement en cas de retour ou de baisse de pression. Ce mécanisme assure que le liquide ou le gaz circule toujours dans la bonne direction, sans nécessiter d’intervention manuelle.
- En présence d’un flux normal, la pression déplace la pièce mobile (disque, bille, piston ou membrane).
- Si le flux tente d’inverser, le mécanisme se verrouille automatiquement pour bloquer le passage.
- Ce processus réactif protège l’installation et évite les contaminations ou reflux indésirables.
Par exemple, lorsque l’eau coule dans un seul sens dans une canalisation domestique, la valve s’ouvre sans résistance. Si la pression s’inverse (retour d’eau), le clapet se ferme instantanément pour bloquer la circulation.
Quels sont les principaux types de valves anti-retour ?
Il existe plusieurs modèles de valves anti-retour, chacun adapté à des usages spécifiques et à différents types de circuits. Ces variations permettent de répondre à chaque situation technique rencontrée dans la plomberie ou l’industrie.
- Clapet à battant : Possède un disque qui pivote et se referme sous l’effet de la gravité ou de la pression inverse.
- Clapet à ressort : Utilise un ressort qui assure la fermeture rapide dès que la pression faiblit ou s’inverse.
- Clapet à bille : Utilise une bille obstruant le passage du fluide en cas de reflux.
- Clapet à membrane : Dispose d’une membrane flexible qui s’ouvre ou se ferme en fonction du sens de passage du fluide.
Chaque type s’adapte à des besoins différents : par exemple, les clapets à ressort sont privilégiés dans les installations soumises à des variations rapides de pression, tandis que les clapets à membrane conviennent pour des fluides susceptibles de contenir des impuretés.
À quoi servent les valves anti-retour ?
Les valves anti-retour remplissent plusieurs fonctions essentielles dans les systèmes de plomberie et les circuits hydrauliques. Elles servent à sécuriser les installations et à assurer un fonctionnement optimal en toute circonstance.
- Empêcher le retour des eaux usées ou de liquides contaminants.
- Protéger les équipements sensibles comme les pompes, compteurs ou ballons d’eau chaude contre la surpression ou l’inversion de flux.
- Limiter les pertes de pression dans le circuit et stabiliser l’écoulement.
- Garantir la qualité de l’eau potable en évitant la contamination par des retours accidentels.
Par exemple, dans un immeuble, la valve anti-retour empêche les reflux d’eaux usées lors de fortes pluies ou en cas de bouchon dans l’évacuation, protégeant ainsi le domicile des inondations ou des mauvaises odeurs.
Comment installer correctement une valve anti-retour ?
L’installation d’une valve anti-retour doit respecter certains principes pour assurer sa fiabilité et sa durabilité. Une pose incorrecte risque de rendre le système inefficace.
- Installer la valve selon le sens du flux, repéré par une flèche ou une marque sur le corps du clapet.
- Vérifier l’orientation et bien serrer les raccords pour éviter les fuites.
- Placer la valve dans une section de tuyauterie accessible pour l’entretien futur.
- S’assurer de la compatibilité entre la valve et la nature du fluide (eau propre, liquide chargé, etc.).
En cas de doute, un professionnel peut garantir une installation conforme, en évitant tout problème potentiel lié au montage ou à la compatibilité.
Comment assurer la maintenance d’une valve anti-retour ?
Pour garantir la performance de la valve anti-retour sur le long terme, quelques opérations d’entretien sont nécessaires. Une vérification régulière aide à prévenir les pannes ou la perte d’étanchéité.
- Contrôler le bon mouvement de la partie mobile (bille, disque, membrane).
- Nettoyer les dépôts ou impuretés pouvant gêner la fermeture de la valve.
- Remplacer les pièces usées ou endommagées dès les premiers signes d’usure.
- Tester le système après chaque intervention pour s’assurer que la circulation reste possible dans un seul sens.
Un exemple courant : dans un réseau d’eau domestique, un entretien annuel suffit généralement pour maintenir le bon fonctionnement de la valve anti-retour et éviter tout risque de défaut.
