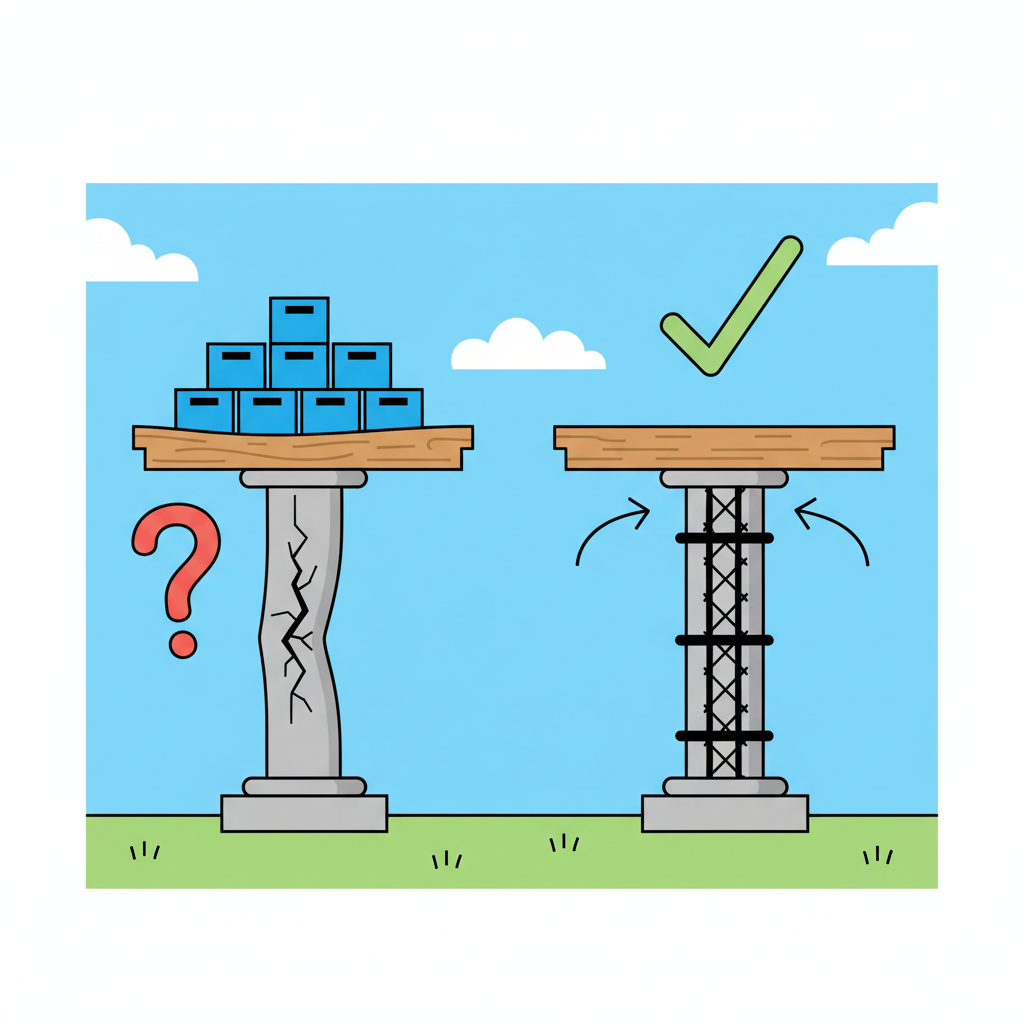

Le dimensionnement d’un poteau en béton armé destiné à supporter un étage repose sur le calcul précis des charges, le choix adapté des matériaux et le respect scrupuleux des normes de sécurité. Un poteau bien dimensionné garantit la stabilité et la sécurité de la structure pour toute sa durée de vie. Par exemple, pour un immeuble d’habitation, une section minimale courante de 25×25 cm et une classe de béton C20/25 sont recommandées, avec des armatures adéquates vérifiées par des calculs détaillés selon les normes en vigueur.
Identifier toutes les charges à supporter
Avant toute chose, il est nécessaire d’identifier chaque charge que le poteau en béton armé devra supporter. Ces charges sont essentielles pour déterminer les dimensions et les matériaux nécessaires.
- Charges permanentes : poids des dalles, murs, revêtements, etc.
- Charges d’exploitation : personnes, mobilier, machines et autres équipements.
- Charges accidentelles : actions exceptionnelles comme le vent ou un séisme, définies par la réglementation locale.
La somme de ces charges permet de calculer la force maximale qui sera transmise au poteau tout au long de l’utilisation du bâtiment.
Comment choisir les matériaux pour un poteau en béton armé ?
Le choix des matériaux a un impact direct sur la résistance et la durabilité du poteau en béton armé. Deux éléments sont à prendre en compte : la classe du béton et le type d’armature.
- La classe minimale de béton conseillée pour ce type d’ouvrage est C20/25.
- L’acier utilisé pour l’armature doit être conforme et certifié, et choisi selon les exigences des normes françaises en vigueur.
Il est important de ne jamais utiliser des matériaux sans certification, afin d’assurer la pérennité de la structure.
Quelles dimensions pour la section du poteau ?
Le calcul de la section transversale du poteau dépend de la charge qu’il porte et des contraintes de stabilité.
- La section la plus courante pour un bâtiment d’habitation est de 25×25 cm au minimum.
- Le rapport entre le côté le plus grand et le plus petit ne doit pas dépasser 4 :1 pour limiter le risque de flambement.
Ces dimensions peuvent être revues à la hausse en fonction des résultats des différents calculs de vérification.
Comment vérifier la résistance à la compression ?
Il est essentiel de s’assurer que l’effort maximal transmis au poteau est inférieur à ce que la section en béton armé peut supporter en compression. Ce contrôle garantit la sécurité de la structure en toutes circonstances.
- Effort normal maximal (NEd) à ne pas dépasser : calculé en fonction des charges globales.
- Résistance de la section (fcd × surface de béton), ajustée par un coefficient de sécurité φ.
Si ce critère n’est pas rempli, il faut soit augmenter la section du poteau, soit choisir un béton plus résistant.
Comment calculer la quantité d’armature longitudinale ?
L’armature longitudinale du poteau en béton armé est fondamentale pour sa résistance. Elle doit être calculée en fonction de la section et des exigences normatives.
- Proportion minimale d’acier : 0,8 % de la surface de la section.
- Proportion maximale d’acier : 6 %.
- Distribution des armatures : au minimum quatre barres, réparties aux angles pour une bonne répartition des efforts.
Cette disposition favorise la performance mécanique et la ductilité du poteau, évitant des ruptures brusques.
Comment disposer les cadres et étriers pour un poteau fiable ?
Les cadres appelés aussi étriers servent à maintenir les barres longitudinales et à améliorer la résistance au flambement.
- Diamètre habituel : 6 à 8 mm.
- Espacement maximal : la petite dimension de la section ou douze fois le diamètre des armatures principales, selon la norme la plus stricte.
Un bon positionnement des étriers évite le flambement des tiges et améliore la cohésion de l’ensemble structurel.
Comment prévenir le flambement du poteau ?
Le flambement est un risque majeur pour un poteau soumis à de fortes charges. Il dépend principalement du rapport entre la hauteur libre du poteau et sa plus petite dimension.
- Rapport H/b à respecter : entre 15 et 20 au maximum pour garantir la stabilité.
Respecter ce critère garantit que le poteau ne ploiera pas sous l’effet des charges normales du bâtiment.
Détails essentiels de pose et de conformité réglementaire
Une exécution soignée est essentielle à la durabilité et la sécurité du poteau. Plusieurs points doivent être systématiquement contrôlés :
- Recouvrement suffisant des armatures pour éviter la corrosion.
- Ancrage correct dans les nœuds structuraux, notamment en tête et pied de poteau.
- Épaisseur minimale de béton de protection : en général 2 à 3 cm.
- Application stricte des normes françaises (Eurocode 2, DTU, etc.).
Chaque étape doit être validée par un professionnel pour garantir la conformité à la réglementation.
Un exemple chiffré pour mieux comprendre
Voici un exemple simplifié de dimensionnement pour un poteau en béton armé :
- Charge totale appliquée : 150 kN.
- Section utilisée : 25×30 cm (soit 750 cm²).
- Béton de classe C25/30, fcd environ 17 MPa après application du coefficient de sécurité.
- Calcul en compression : 150 000 N < 0,7 × 17 000 × 0,075 = 892 500 N. Le critère de résistance est bien respecté.
- Armature minimale : 0,8 % × 750 cm² = 6 cm², soit quatre barres droites de 16 mm de diamètre.
- Étriers de 6 mm de diamètre, écartés de 20 cm au maximum.
Ce calcul reste théorique : chaque projet doit impérativement être vérifié par un ingénieur spécialisé.
